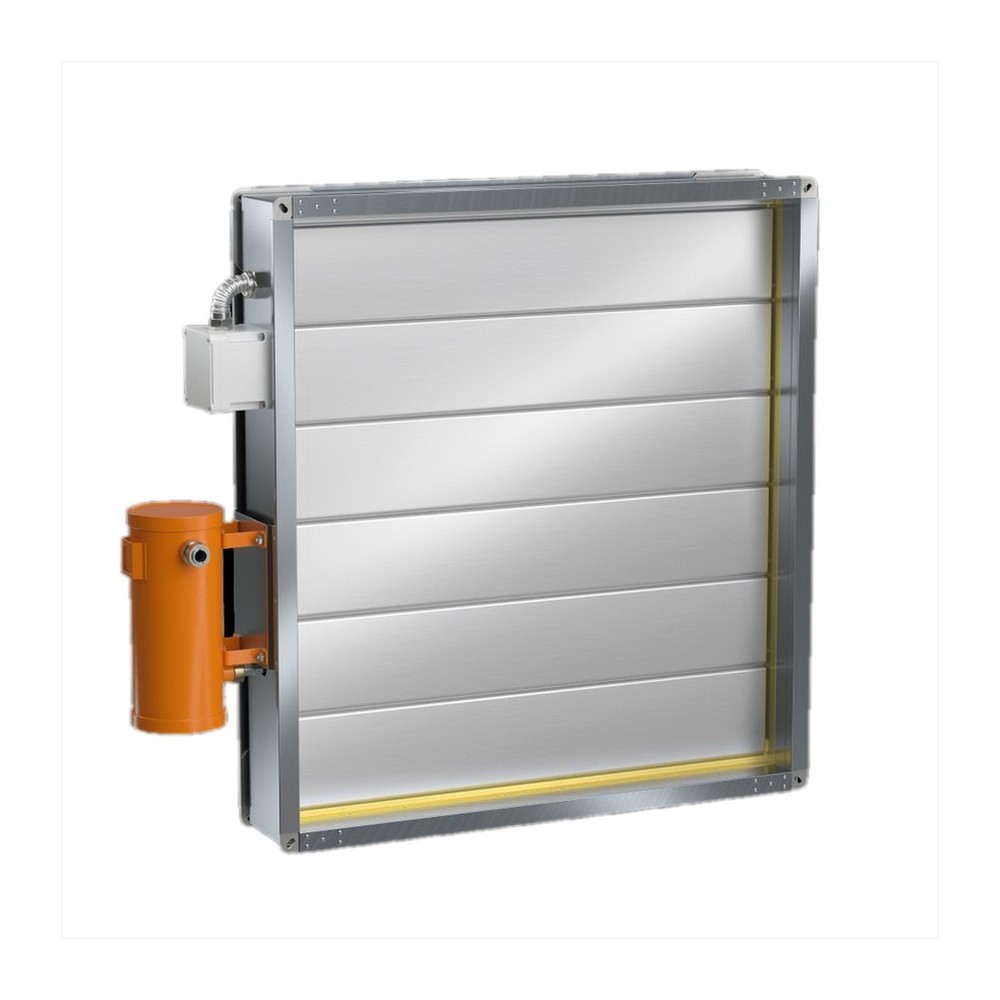

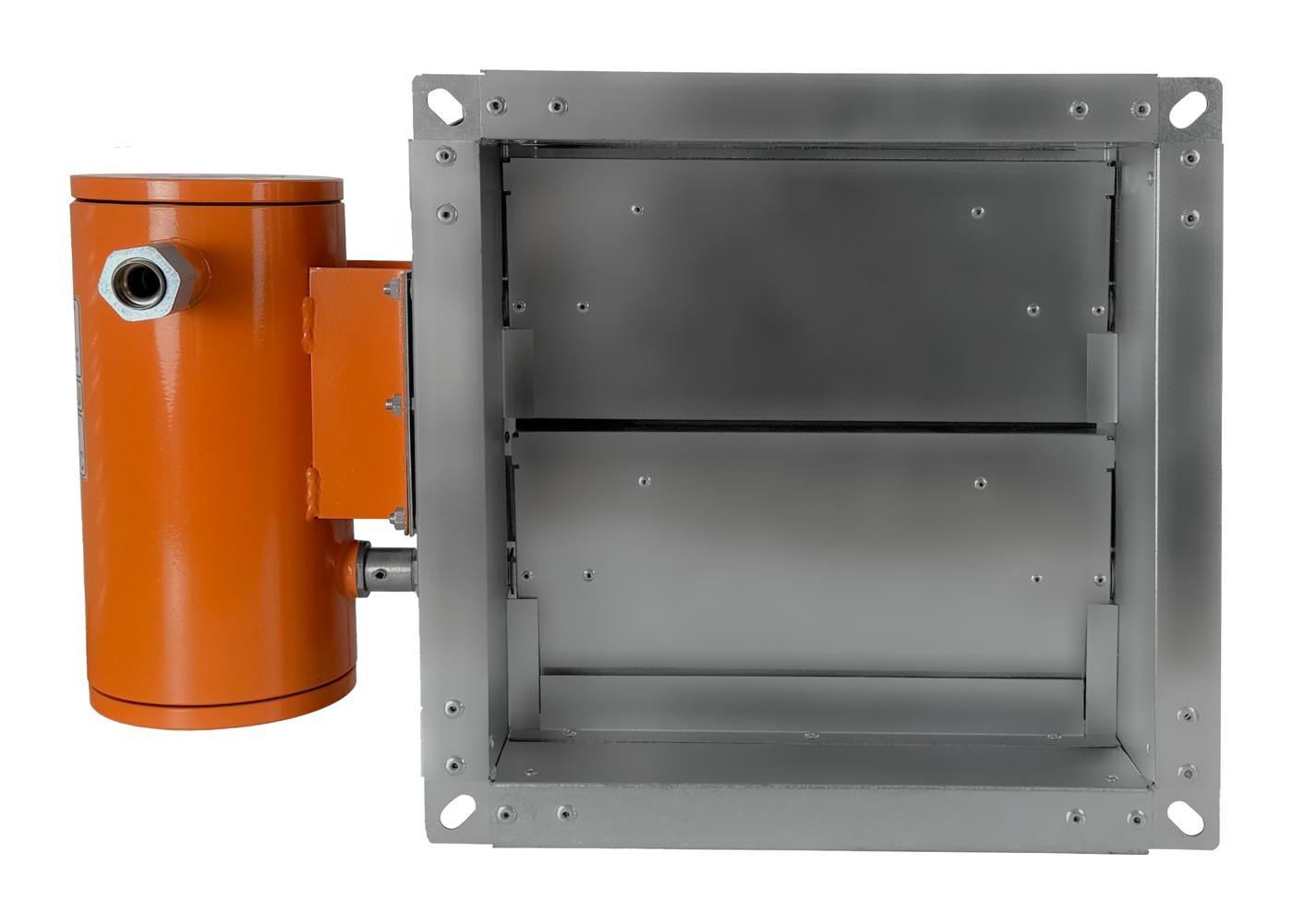

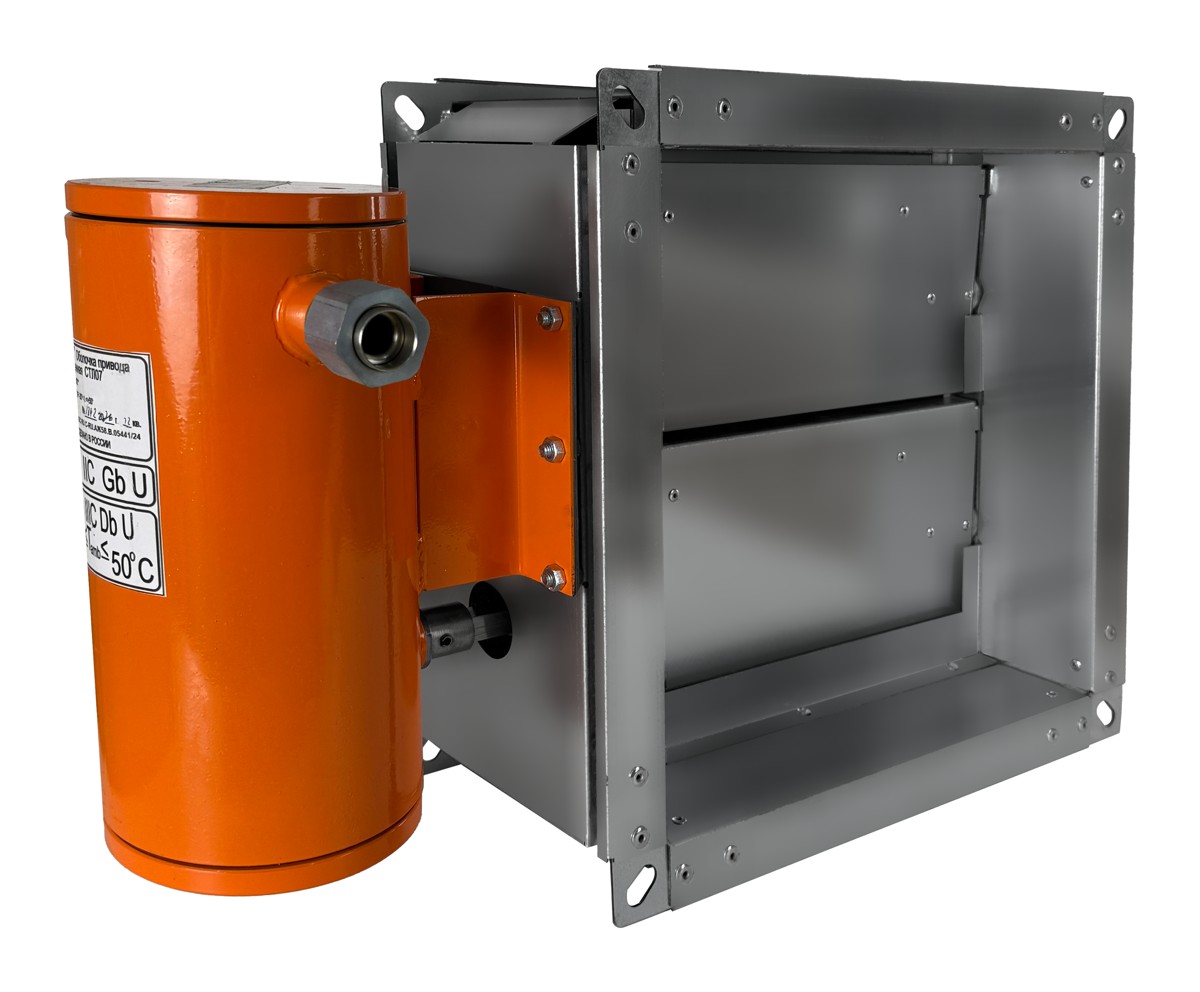

Клапан воздушный взрывозащищенный ПВКО-EX
Воздушные клапаны прямоугольного сечения типа ПВКО-ЕХ предназначены для управления потоками воздуха в системах вентиляции и кондиционирования и выпускаются во взрывозащищённом исполнении.
⚙️ Подбор и заказ
Описание
Воздушные клапаны прямоугольного сечения типа ПВКО-ЕХ предназначены для управления потоками воздуха в системах вентиляции и кондиционирования и выпускаются во взрывозащищённом исполнении.
Устройство и принцип работы
Клапан состоит из корпуса прямоугольного сечения и набора поворотных лопаток на осях, связанных тягами и рычагами. В местах примыкания лопаток установлен уплотнитель.
Клапан комплектуется электроприводом во взрывозащищённом исполнении либо ручным сектором управления. Конструкция подвижных частей исключает искрообразование при работе.
Функции изделия: регулирование объёма подаваемого или удаляемого воздуха; герметичное перекрытие сечения для предотвращения распространения взрывоопасных и загрязнённых воздушных масс; защита от обратной тяги; работа в составе автоматизированных систем управления вентиляцией.
Материалы и исполнения
Основные функции: регулирование объёма подаваемого или отводимого воздуха; герметичное перекрытие для предотвращения попадания токсичных, загрязнённых или взрывоопасных воздушных масс; защита от обратной тяги; совместимость с датчиками и системами автоматизации.
Где применяется
- Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
- Условия применения: рабочее давление — до 1500 Па
- температура среды — −40…+80 °C; скорость потока — не более 20 м/с

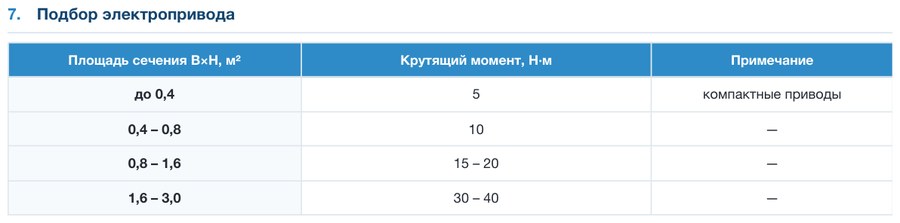

Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| 0,4 – 0,8 | 10 | — |
| 0,8 – 1,6 | 15 – 20 | — |
| 1,6 – 3,0 | 30 – 40 | — |
| · ventar-s.ru | свыше 3,0 | 2 привода или секционирование |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Монтаж выполняется по проекту, разработанному для соответствующего класса взрывоопасной зоны, с соблюдением требований ПУЭ и ГОСТ IEC 60079-14
- Корпус клапана подключается к контуру заземления; сопротивление заземляющего проводника контролируется при приёмке
- Применяется только электропривод во взрывозащищённом исполнении с маркировкой, соответствующей классу зоны и категории смеси
- Клапан устанавливается без перекосов, фланцевое присоединение — с уплотнением; деформация корпуса недопустима
- Не допускается применение инструмента и приёмов работы, вызывающих искрообразование
Условное обозначение и заказ
- ПВКО — клапан воздушный оцинкованный
- У — утепление корпуса
- М / Р — электропривод / ручной сектор управления
- В / Н — горизонтальный / вертикальный размер, мм
- МВ / МВЕ — электропривод с возвратной пружиной реверсивный
- 220 — напряжение питания (220 В / 24 В)
- Ех — взрывозащищённое исполнение привода

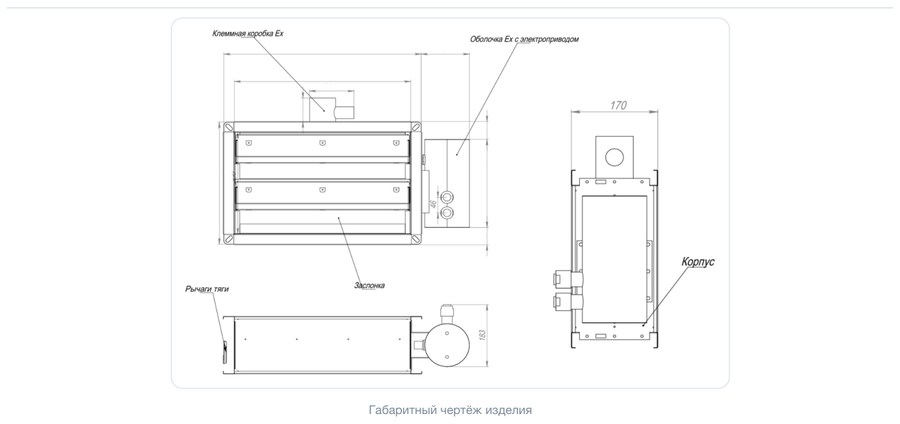

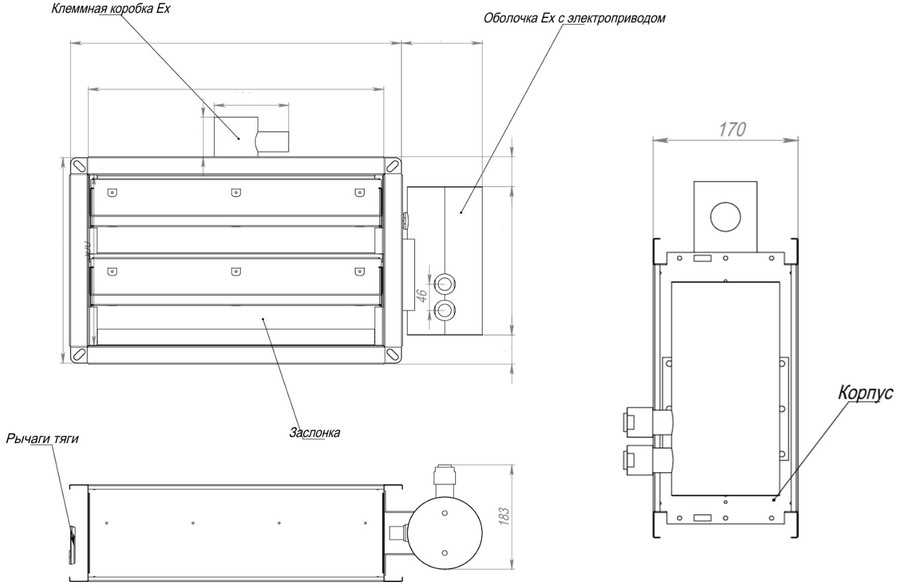

Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
