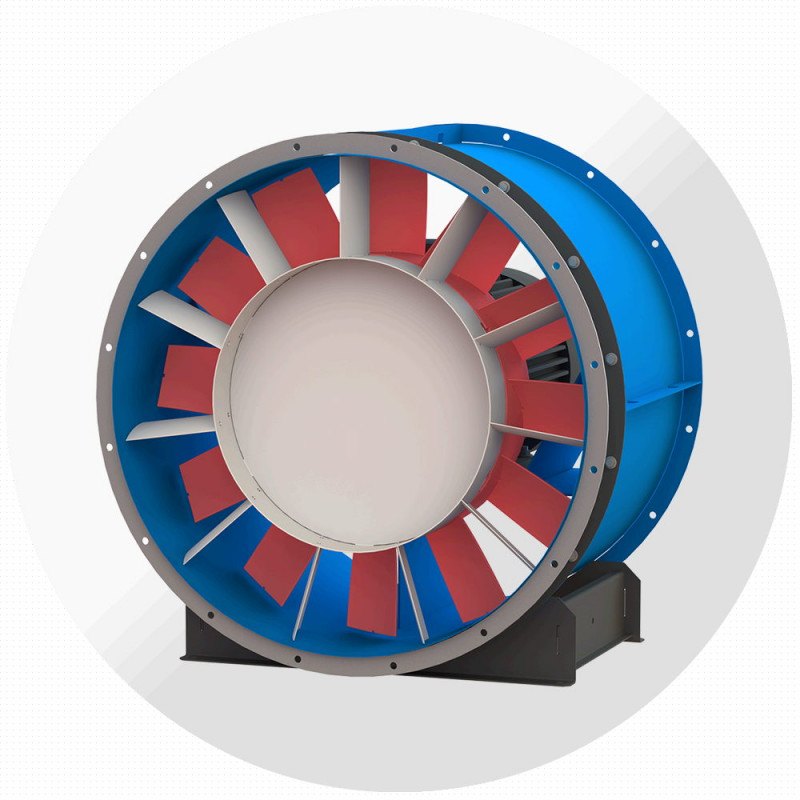

Осевой вентилятор ВО-13-284 №8, Ø800 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ВО-13-284-8
Осевой вентилятор ВО-13-284 №8, Ø800 мм
Осевой вентилятор ВО-13-284 №8, Ø800 ммОсевой вентилятор ВО-13-284 №8, Ø800 ммОсевой вентилятор ВО-13-284 №8, Ø800 мм
Технический лист ВО-13-284 — страницы каталога заводаСкачать ↓Каталог «Дополнительная комплектация» 2024Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты
Осевой вентилятор ВО-13-284 №8: диаметр колеса 800 мм, производительность 3000–37 600 м³/ч, давление до 753 Па, двигатели 0,25–11 кВт. Общеобменная вентиляция.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные

Характеристики

Страна Россия
Масса, кг 68–156
Частота вращения, мин⁻¹ 1500 / 1000 / 750
Мощность двигателя, кВт 0,25–11
Бренд Виктория
Полное давление, Па до 753
Производительность, м³/ч 3000–37 600
Диаметр колеса, мм 800
Номер вентилятора 8
Тип Канальный осевой
Серия ВО-13-284
Подробно

Описание

Осевой вентилятор ВО-13-284 №8 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. В каталоге завода 72 исполнения по двигателю: производительность от 3000 до 37 600 м³/ч, полное давление до 753 Па, мощность 0,25–11 кВт.

Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.

СерияВО-13-284
Номер и диаметр колеса№8 · 800 мм
Производительность3000–37 600 м³/ч
Полное давлениедо 753 Па
Мощность двигателя0,25–11 кВт
Частота вращения1500 / 1000 / 750 мин⁻¹
Масса68–156 кг
НазначениеОбщеобменная вентиляция
ПроизводствоРоссия, завод «Виктория»

Исполнения по электродвигателю

Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.

1500 мин⁻¹ — 25 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/20-8-1.1-15004208700–21 100217…1199АИР80А41141076
ВО-13-284-4/15-8-1,1-15004156000–18 9002061197АИР80А41,1141076
ВО-13-284-4/25-8-1,5-15004259400–23 200241…1220АИР80В41,5141076
ВО-13-284-6/15-8-1,5-15006157600–21 000270…1256АИР80В41,5141077
ВО-13-284-10/15-8-2,2-150010159200–23 200310…18289АИР90L42,2142087
ВО-13-284-4/30-8-2,2-150043013 800–26 200252…1205АИР90L42,2147086
ВО-13-284-6/25-8-2,2-150062510 900–26 200315…1286АИР90L42,2142088
ВО-13-284-8/15-8-2,2-15008158300–22 000296…19280АИР90L42,2142088
ВО-13-284-8/20-8-2,2-150082010 900–25 100327…1299…1АИР90L42,2142088
ВО-13-284-10/20-8-3-1500102011 700–26 200341…1308АИР100S43141095
ВО-13-284-10/25-8-3-1500102512 600–28 400376…1338АИР100S43141095
ВО-13-284-12к/17-8-3-150012177600–15 900506…119481…0АИР100S43141096
ВО-13-284-6/30-8-3-150063015 900–29 400349…22289АИР100S43141095
ВО-13-284-8/25-8-3-150082511 700–27 300363…1330АИР100S43141095
ВО-13-284-10/30-8-4-1500103017 700–31 600402…2328АИР100L44141095
ВО-13-284-12к/20-8-4-150012209300–20 300562…197523…0АИР100L44141096
ВО-13-284-6/35-8-4-150063519 300–32 700360…21270АИР100L44141095
ВО-13-284-8/30-8-4-150083016 800–30 200389…2322АИР100L44141095
ВО-13-284-8/35-8-4-150083520 200–33 700398…29302АИР100L44141095
ВО-13-284-10/35-8-5,5-1500103521 800–35 800411…3298АИР112M45,51440108
ВО-13-284-12к/25-8-5,5-1500122512 600–24 400586…283515…0АИР112M45,51440108
ВО-13-284-12к/30-8-5,5-1500123016 500–28 700634…395500…0АИР112M45,51440108
ВО-13-284-12к/35-8-7,5-1500123519 300–31 300682…465498…0АИР132S47,51455156
ВО-13-284-12к/40-8-11-1500124021 600–34 400725…573498…0АИР132M4111450156
ВО-13-284-12к/45-8-11-1500124525 800–37 600753…661443…0АИР132M4111450156
1000 мин⁻¹ — 21 исполнение
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/15-8-0,37-10004154000–12 40088…3885…0АИР71А60,3790068
ВО-13-284-4/20-8-0,37-10004205700–13 80093…4785…0АИР71А60,3790068
ВО-13-284-10/15-8-0,55-100010156000–15 200133…55124…0АИР71В60,5592070
ВО-13-284-4/25-8-0,55-10004253200–15 200103…5594…0АИР71В60,5592068
ВО-13-284-4/30-8-0,55-10004309100–17 200108…7488…0АИР71В60,5592068
ВО-13-284-6/15-8-0,55-10006155000–13 700116…46110…0АИР71В60,5592069
ВО-13-284-6/20-8-0,55-10006206000–15 900125…61117…0АИР71В60,5592069
ВО-13-284-8/15-8-0,55-10008155500–14 400127…51120…0АИР71В60,5592069
ВО-13-284-10/20-8-0,75-100010207700–17 200146…72132…0АИР80А60,7592077
ВО-13-284-10/30-8-0,75-1000103011 600–20 700173…104141…0АИР80А60,7592077
ВО-13-284-4/35-8-0,75-100043512 400–19 900115…9678…0АИР80А60,7592076
ВО-13-284-6/25-8-0,75-10006257100–17 200135…72123…0АИР80А60,7592077
ВО-13-284-12к/17-8-1,1-100012175000–10 400217…51206…0АИР80В61,192078
ВО-13-284-12к/20-8-1,1-100012206100–13 300241…85224…0АИР80В61,192078
ВО-13-284-8/30-8-1,1-100083011 000–19 800167…97138…0АИР80В61,192077
ВО-13-284-10/35-8-1,5-1000103514 300–23 500177…133128…0АИР90L61,593587
ВО-13-284-12к/25-8-1,5-100012258300–16 000252…122221…0АИР90L61,593588
ВО-13-284-12к/30-8-1,5-1000123010 800–18 800272…169215…0АИР90L61,593588
ВО-13-284-8/35-8-1,5-100083513 200–22 100171…120129…0АИР90L61,593588
ВО-13-284-12к/35-8-2,2-1000123512 700–20 500293…200214…0АИР100L62,294096
ВО-13-284-12к/40-8-3-1000124014 200–22 500311…246214…0АИР112MА63950108
750 мин⁻¹ — 26 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-10/15-8-0,25-75010154600–11 50076…3271…0АИР71В80,2572069
ВО-13-284-4/15-8-0,25-7504153000–940051…2249…0АИР71В80,2572068
ВО-13-284-4/20-8-0,25-7504204300–10 50053…2749…0АИР71В80,2572068
ВО-13-284-4/25-8-0,25-7504254700–11 50059…3254…0АИР71В80,2572068
ВО-13-284-4/30-8-0,25-7504306900–13 00062…4350…0АИР71В80,2572068
ВО-13-284-6/15-8-0,25-7506153800–10 40067…2663…0АИР71В80,2572069
ВО-13-284-6/20-8-0,25-7506204600–12 00072…3567…0АИР71В80,2572069
ВО-13-284-8/15-8-0,25-7508154100–10 90073…2969…0АИР71В80,2572069
ВО-13-284-12к/17-8-0,37-75012173800–7900125…29119…0АИР80А80,3770078
ВО-13-284-4/35-8-0,37-7504359400–15 00066…5545…0АИР80А80,3770076
ВО-13-284-6/25-8-0,37-7506255400–13 00078…4171…1АИР80А80,3770077
ВО-13-284-6/30-8-0,37-7506307900–14 60086…5271…0АИР80А80,3770077
ВО-13-284-8/20-8-0,37-7508205400–12 50081…3874…0АИР80А80,3770077
ВО-13-284-8/25-8-0,37-7508255800–13 60089…4681…0АИР80А80,3770077
ВО-13-284-10/25-8-0,55-75010256300–14 10093…4983…1АИР80В80,5570077
ВО-13-284-10/30-8-0,55-75010308800–15 70099…6081…1АИР80В80,5570077
ВО-13-284-12к/20-8-0,55-75012204600–10 100138…49129…0АИР80В80,5570078
ВО-13-284-6/35-8-0,55-7506359600–16 20089…6467…1АИР80В80,5570077
ВО-13-284-8/30-8-0,55-7508308300–15 00096…5680…0АИР80В80,5570078
ВО-13-284-8/35-8-0,55-75083510 000–16 70098…6974…0АИР80В80,5570078
ВО-13-284-10/35-8-0,75-750103510 800–17 800101…7674…0АИР90LА80,7570587
ВО-13-284-12к/25-8-0,75-75012256300–12 100145…70127…0АИР90LА80,7570588
ВО-13-284-12к/30-8-0,75-75012308200–14 200156…97123…0АИР90LА80,7570588
ВО-13-284-12к/35-8-1,1-75012359600–15 500168…115123…0АИР90LВ81,171088
ВО-13-284-12к/40-8-1,1-750124010 700–17 100179…141123…0АИР90LВ81,171088
ВО-13-284-12к/45-8-1,5-750124512 800–18 600186…163109…0АИР100L81,570096

Расшифровка обозначения

ВО-13-284-6/25-8-0,75-1000

ВО-13-284тип вентилятора
Z/αчисло лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, °
№номер вентилятора = диаметр колеса в дм
Nустановленная мощность двигателя, кВт
nсинхронная частота вращения, мин⁻¹

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры ВО-13-284 — Осевой вентилятор ВО-13-284 №8
Габаритные и присоединительные размеры ВО-13-284
Спрямляющий аппарат ВО-13-284-СА — Осевой вентилятор ВО-13-284 №8
Спрямляющий аппарат ВО-13-284-СА

Габаритные и присоединительные размеры ВО-13-284, мм

№ ВОhэдDD1dLL1maxL2lbd1BHH1n
880…11281085012385540325306501588045589516
8132…16081085012485750425306501588045589516

Габаритные и присоединительные размеры ВО-13-284-СА, мм

№ ВОDD1D2dDвтLnАппарат спрямляющий ВО-13-284-СА
88108508801248010016

Конструкция и особенности

  • Низкого и среднего давления
  • Количество лопаток – 12; (аэродинамическая схема аналог К.06)
  • Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
  • Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
  • Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума

Назначение и исполнения

  • Общего назначения — без обозначения
  • По типу крепления: 01 (на фланцах); 02 (на опоре)
  • По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

По запросу производим сейсмостойкие вентиляторы ВО-13-284.

Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.

Где применяется

  • Приточные и вытяжные системы производственных цехов, складов, паркингов
  • Вентиляция и кондиционирование общественных и административных зданий
  • Воздушное отопление, сушильные и технологические установки
  • Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов

Как подобрать

  • Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
  • Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
  • При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
  • Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
  • Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера

Смотрите также

Все номера ВО-13-284ВО-14-320ВО-13-284-ДУВКО-13-284Аксессуары: стаканы, вставки, виброизоляторы

Важно знать

Перемещаемая среда

Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.

Сейсмостойкое и специальные исполнения

По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.

Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
