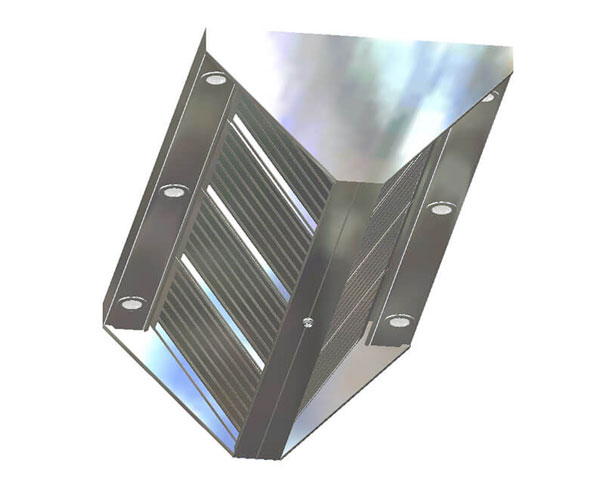

Вытяжной островной зонт ВЗ-2

Конструкция и материалы

Зонты островные вытяжные изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами) устанавливаемыми в два ряда по длине зонта. В жиросборник вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки вытяжного зонта островного свариваются аргонной сваркой сплошным швом. Вытяжные патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонт могут быть встроены светильники. При этом ширина зонта увеличивается на 150 мм.

Чертежи и схемы

Таблица зависимости параметров островного зонта от высоты зонта и угла наклона фильтров.

Обозначение: ВЗ-2;ВЗ-4

Сопротивление фильтра при расходе воздуха  500 м³,  - 70 Па/м².

Расшифровка сокращений принятых в таблице:

• Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º ;
• ш. в – ширина вытяжной зоны зонта, мм;
• в. ф – высота фильтра для расчета суммарной площади фильтров, мм;
• п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;

Островные вытяжные зонты ВЗ-2

ООО ТД «ВЕНТАР-С» производит и реализует с доставкой по России островные вытяжные зонты ВЗ-2 из высококачественной нержавеющей стали марки AISI 430, основными достоинствами которой являются:

• Высокая прочность – механическая и коррозийная – и долговечность;
• Химическая инертность и устойчивость к межкристаллическому разрушению.

Кроме того, нержавейка AISI 430 полностью отвечает современным стандартам санитарно-гигиенической безопасности, что особенно важно при работе на кухнях заведений общественного питания.

Основные характеристики островных вытяжных зонтов ВЗ-2:

• Материал изготовления – нержавеющая сталь марки AISI 430, толщина листа 1 мм;
• Наличие лабиринтных жироулавливающих фильтров (монтируются в 2 ряда по длине зонта);
• Наличие вваренного в жиросборник патрубка – штуцера с трубной резьбой ¾”;
• Аргонная сварка всех облицовок зонта сплошным швом, что повышает его прочность;
• По желанию заказчика изготавливаются и ввариваются вытяжные патрубки и/или светильники (что увеличивает ширину (глубину, вылет) зонта на 150 мм).

Для уточнения характеристик изделия, получения подробной консультации и заказа островных вытяжных зонтов ВЗ-2 позвоните или напишите менеджерам.

Чертежи и виды изделия

Что это даёт

Как подобрать

• Размер вытяжного зонта — на 100–150 мм больше габарита плиты с каждой стороны
• Расход воздуха — 600–900 м³/ч на 1 м² зонта, в зависимости от оборудования под ним
• Пристенный зонт ставится вплотную к стене, островной — над оборудованием в центре
• Для наружного монтажа берите крышные зонты из оцинкованной стали с сеткой
