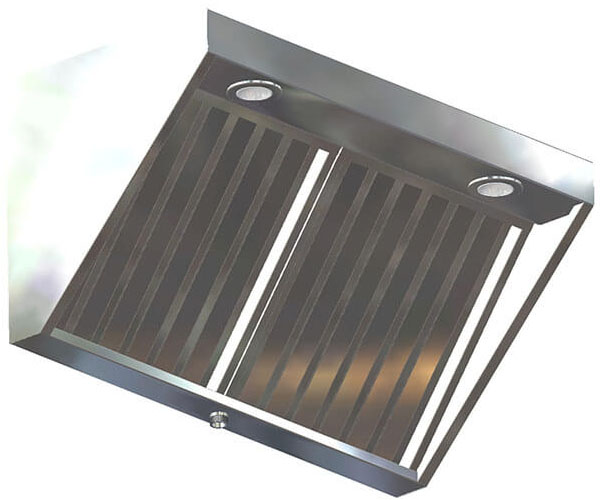

Вытяжной зонт пристенный ВЗ-1А
⚙️ Подбор и заказ
Описание
Конструкция и материалы
Зонты приточно-вытяжные пристенные изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами). В жиросборник пристенного зонта вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки вытяжного центрального зонта свариваются аргонной сваркой сплошным швом.
Вытяжные патрубки ввариваются в приточно-вытяжной зонт по желанию Заказчика в счет стоимости. В вытяжной пристенный зонт могут быть встроены светильники. При этом ширина оборудования увеличивается на 75 мм.
Чертежи и схемы
Таблица зависимости параметров пристенного зонта вытяжного от высоты зонта и угла наклона фильтров.
Обозначение: ВЗ-1;ВЗ-3;ВЗ-5
| Высота зонта Н, мм | Мод. 1(60°) | Мод. 2(45°) | ||||
|---|---|---|---|---|---|---|
| ш. в | в. ф | п. с | ш. в | в. ф | п. с | |
| 200 | 180 | 130 | 0,02 | 250 | 180 | 0,03 |
| 250 | 210 | 195 | 0,04 | 300 | 250 | 0,05 |
| 300 | 240 | 250 | 0,05 | 350 | 320 | 0,06 |
| 350 | 270 | 310 | 0,07 | 400 | 390 | 0,08 |
| 400 | 310 | 370 | 0,08 | 450 | 460 | 0,1 |
| 450 | 340 | 430 | 0,09 | 500 | 530 | 0,12 |
| 500 | 380 | 490 | 0,1 | 535 | 590 | 0,13 |
| 550 | 420 | 550 | 0,11 | 600 | 670 | 0,14 |
| 600 | 460 | 620 | 0,12 | 650 | 740 | 0,15 |
Вытяжной зонт пристенный ВЗ-1А
ООО ТД «ВЕНТАР-С» производит и реализует по всей России на выгодных клиентам условиях вытяжные зонты из нержавеющей стали марки AISI 430 – эффективные и безопасные устройства для очистки воздуха в помещениях для приготовления пищи разных размеров.
В ассортименте представлены вытяжные пристенные зонты ВЗ-1А из нержавейки AISI 430 толщиной листа 1 мм – компактные, удобные в размещении и использовании, оснащённые современными жироулавливающими фильтрами (лабиринтами), в жиросборник которых вваривается патрубок (штуцер с трубной резьбой ¾”).
Прочность конструкции обеспечивается за счёт надёжной сварки всех облицовок, которая производится аргонным методом сплошным швом, что немногим уступает прочности единого листа материала.
Установка вытяжных патрубков в зонт производится по желанию заказчика и входит в стоимость устройства.
Также зонт может быть оснащён встроенными светильниками (при их установке ширина (глубина) зонта увеличивается на 75 мм).
Все изделия, представленные в ассортименте ООО ТД «ВЕНТАР-С», соответствуют требованиям ГОСТ и ТУ, производятся из качественных и надёжных материалов и имеют гарантию производителя по законодательству Российской Федерации.
Чертежи и виды изделия
Что это даёт
Как подобрать
- Размер вытяжного зонта — на 100–150 мм больше габарита плиты с каждой стороны
- Расход воздуха — 600–900 м³/ч на 1 м² зонта, в зависимости от оборудования под ним
- Пристенный зонт ставится вплотную к стене, островной — над оборудованием в центре
- Для наружного монтажа берите крышные зонты из оцинкованной стали с сеткой
Важно знать
Нижняя кромка вытяжного зонта — на высоте 1,8–2,0 м от пола; ниже неудобно работать, выше падает эффективность.
Подбор и заказ. Пришлите размеры оборудования или проёма и материал — изготовим зонт под заказ за 5 рабочих дней.
